Sustitución de la batería del iPhone 3GS

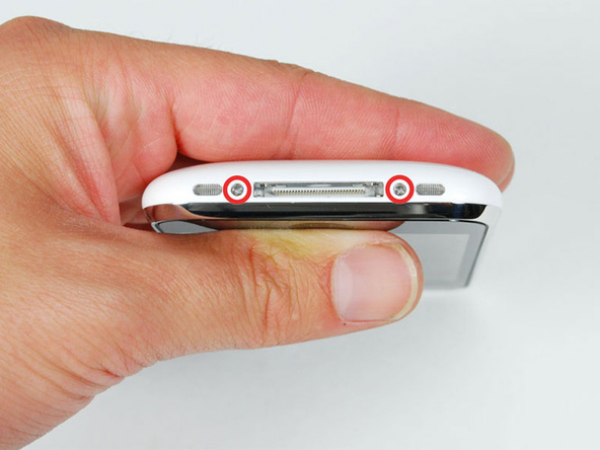

Retire los dos tornillos Phillips # 00 de 3.7mm de la parte externa del conector dock del iPhone.

Quite la manija de metal de la ventosa. Es más fácil y más seguro agarrar la base de la ventosa en lugar de la manija de metal.

Tenga mucho cuidado al abrir el iPhone para que los cables de debajo de la pantalla no se dañen.

Hay una junta de goma entre el bisel frontal plateado y el ensamblaje negro de la pantalla. Se necesita un poco de fuerza en este paso para separar el ensamblaje de la pantalla del iPhone. Puede ayudar mover la ventosa hacia delante y hacia atrás con el fin de quitar el ensamblaje de la pantalla.

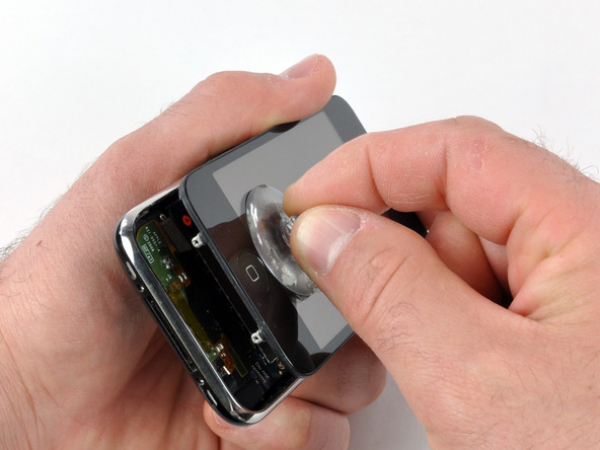

Pegue la pequeña ventosa cerca del botón de inicio para levantar suavemente la parte inferior del ensamblaje de la pantalla del iPhone.

Si la unidad de la pantalla está demasiado dañada para que la ventosa se adhiera, utilice un pegamento fuerte así como una cinta adhesiva o cinta de embalaje.

El ensamblaje de la pantalla sigue conectado al iPhone por varios cables, así que todavía no trate de retirarlo por completo.

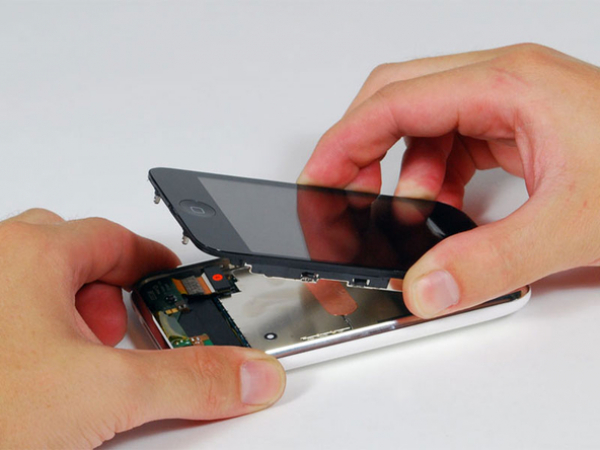

Levante el ensamblaje de la pantalla hasta que esté bajo un ángulo de aproximadamente 45 grados.

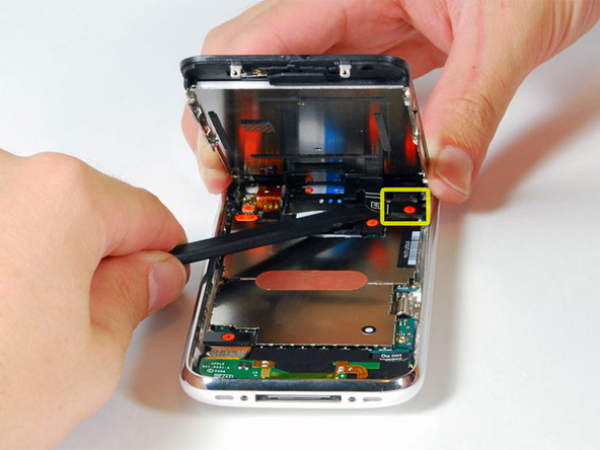

Continúe manteniendo el ensamblaje de la pantalla con una mano y use la otra con el spudger para desconectar la cinta negra del cable con la etiqueta "1". (El cable 1 es el de la pantalla.)

Tenga cuidado al insertar el spudger por la parte izquierda, hágalo como se muestra en la imagen (POR DEBAJO LA CINTA). ¡Si intenta levantar la cinta por la derecha, puede dañar el conector de cinta y luego será necesario reemplazar la pantalla!

Todos los conectores excepto el conector de cinta mencionado en el paso 6 se levantan hacia arriba.

Gire el ensamblaje de la pantalla hasta que esté más o menos vertical. Esto permitirá un acceso más fácil para la desconexión de los cables restantes.

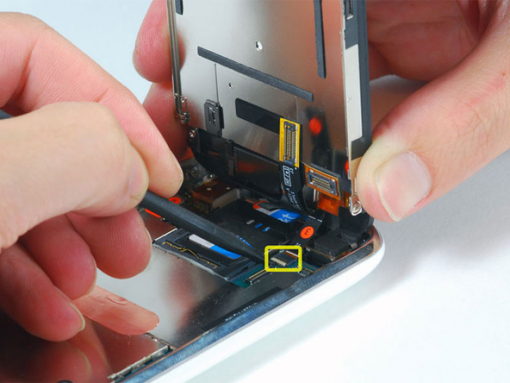

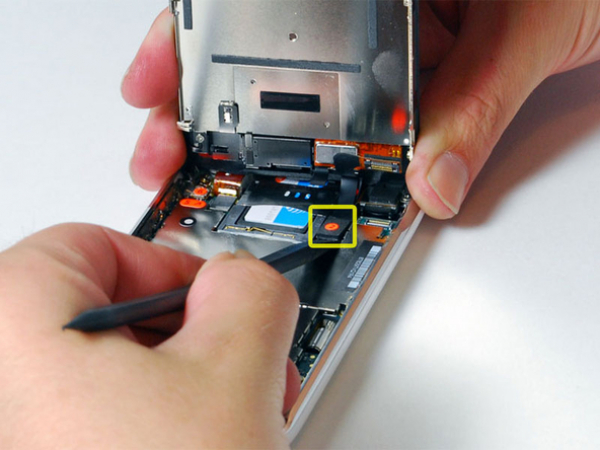

Utilice el spudger para desconectar el cable negro de la cinta con la etiqueta "2". (El cable 2 es para el panel táctil capacitivo)

Tenga en cuenta: Es posible que en algunas versiones del 3G, no estadounidenses (chinas o europeas), la lengüeta de plástico no exista. En este caso deberá deslizar el cable de cinta hacia la pantalla hasta que se retire. Haciendo el montaje de nuevo, deberá aplicar presión a la cinta para insertarla de nuevo en su conector.

Algunos iPhones pueden tener los colores de los conectores invertidos (lengüeta de plástico en negro, conector en blanco) para el conector "3". Asegúrese de que esté manipulando la lengüeta correctamente, de lo contrario puede dañar al conector.

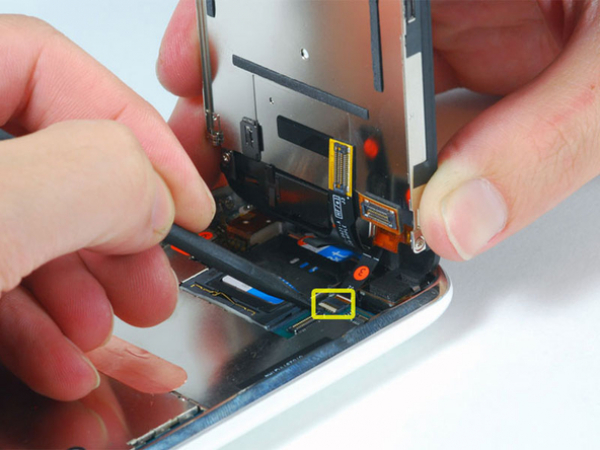

Utilice el spudger para voltear la lengüeta de plástico blanco manteniendo el cable de cinta "3" en su lugar. La lengüeta blanca girará hasta 90 grados, liberando el cable de cinta.

Deslice el cable de cinta negro de su conector y retire el ensamblaje de la pantalla del iPhone.

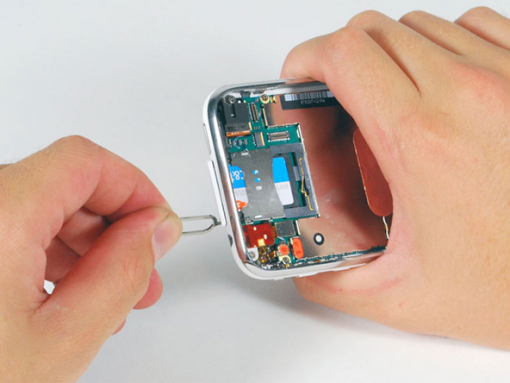

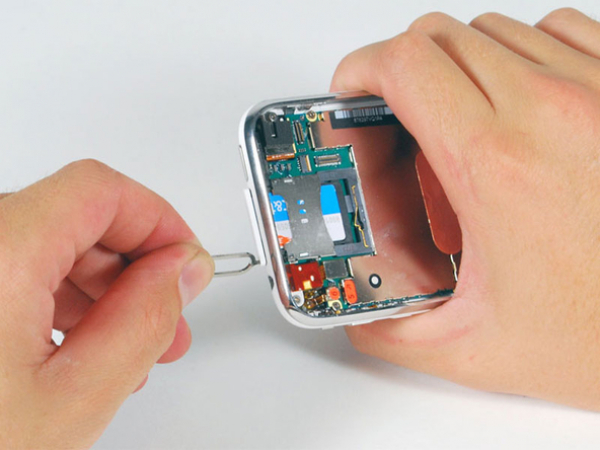

Inserte la herramienta de expulsión de la SIM o un clip en el agujero que se encuentra junto a la toma de auriculares.

Presione la herramienta hasta que la bandeja de la tarjeta SIM salga.

Sujete la bandeja de la tarjeta SIM y deslícela fuera del iPhone.

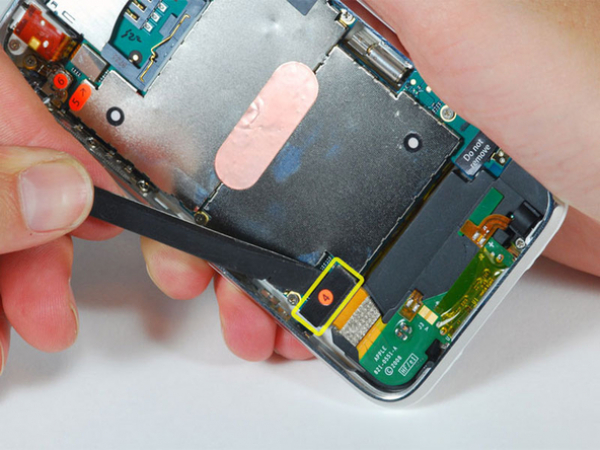

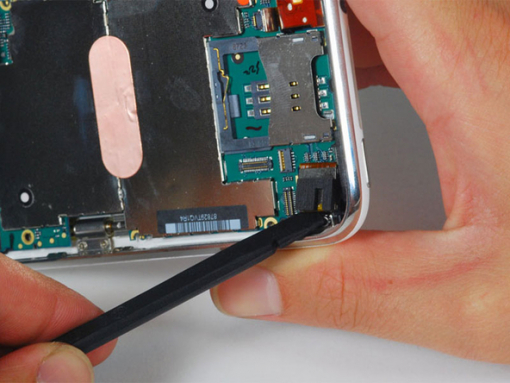

Utilice el spudger para desconectar el cable de cinta con la etiqueta "4".

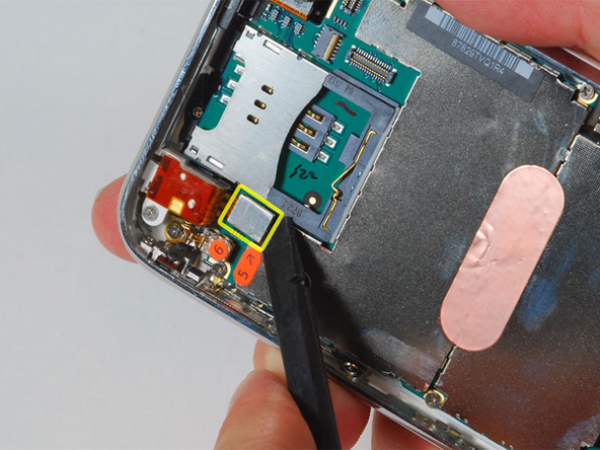

Utilice el spudger para desconectar el cable de cinta con la etiqueta "5".

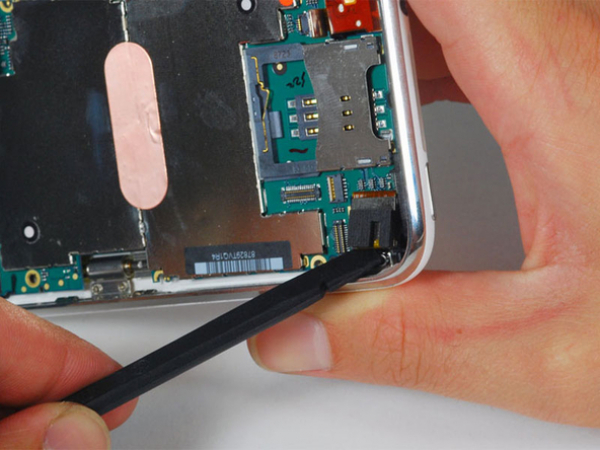

Utilice el spudger para desconectar el cable de cinta con la etiqueta "6."

Si tienes un iPhone 3GS, consulte la segunda imagen y utilice un spudger para desconectar el cable de cinta con la etiqueta "7."

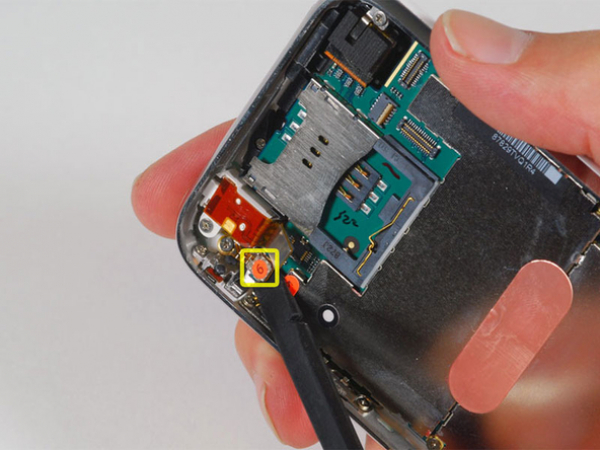

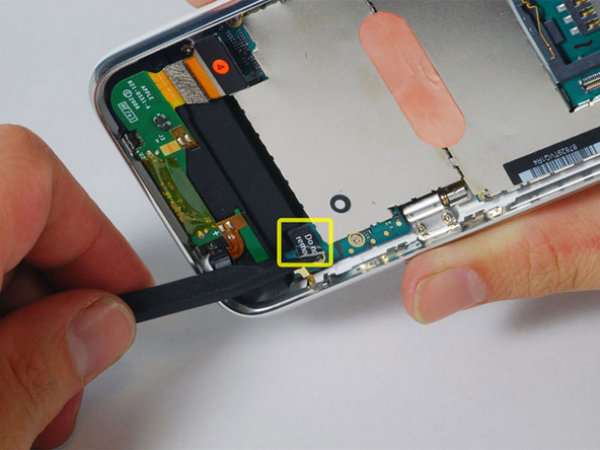

Quite con cuidado la pequeña etiqueta denominada "No retire." (Do not remove)

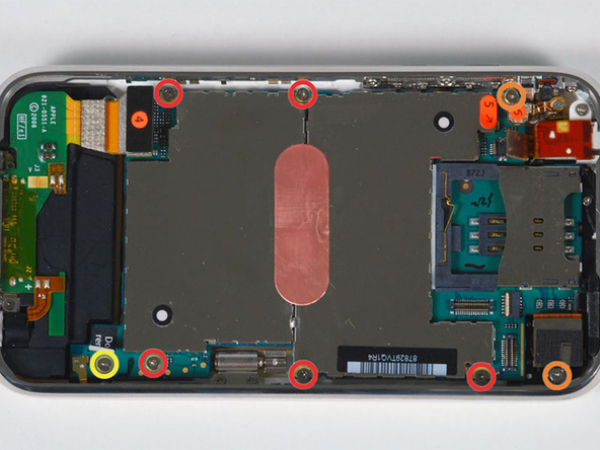

Quite los siguientes 8 tornillos:

Cinco tornillos Phillips # 00 de 2,3 mm con roscas parciales que fijan la placa lógica a la carcasa trasera.

Dos tornillos Phillips # 00 de 2,3 mm con roscas completas que aseguran la placa lógica y la cámara.

Un tornillo Phillips # 00 de 2,9 mm que se encuentra por debajo de la etiqueta "No retire".

Nota para el nuevo montaje:

El tornillo que va al lado de la cámara (tornillo de color naranja que se destaca en la parte inferior derecha) también tiene una tira de metal que sostiene la cámara en su lugar.

Recuerde poner esta tira en su lugar antes de insertar el tornillo Phillips # 00 de 2,3 mm con rosca completa junto a la cámara.

Utilice el spudger para levantar la cámara hacia arriba y sacarla fuera de su conector en la carcasa trasera.

La cámara todavía no se puede retirar por completo ya que está conectada a la parte inferior de la placa lógica.

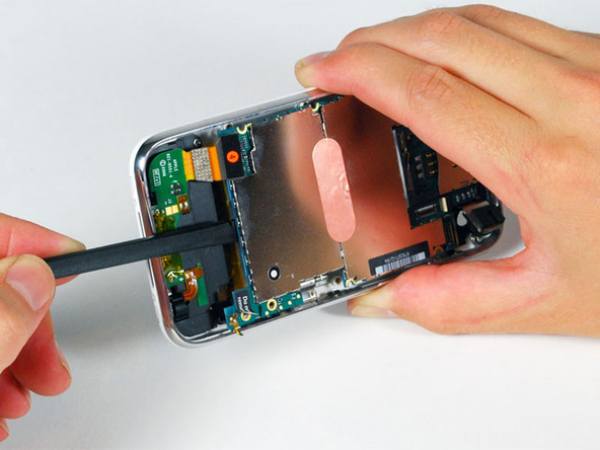

Utilice un spudger para levantar suavemente la parte final de la placa lógica más cercana al conector dock.

Hay una pequeña lengüeta dorada en la placa lógica al lado de la etiqueta 'no retire'. Tenga mucho cuidado, no se puede enganchar en la parte lateral de la carcasa cuando se levanta la placa lógica. Se rompe fácilmente. Si tiene problemas de señal después de la eliminación de la placa lógica, revise esta lengüeta.

Si la placa no puede levantarse, verifique que todos los tornillos que fijan la placa lógica se han retirado.

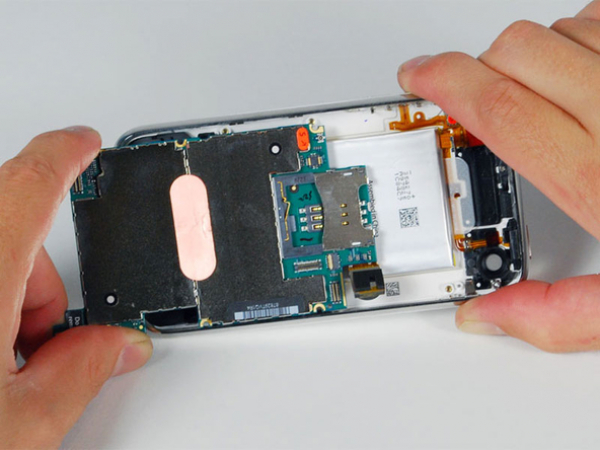

Deslice la placa lógica hacia el conector dock fuera del iPhone.

Sustituyendo la placa lógica: después de instalar la batería, conecte la cámara a la placa lógica antes de insertarla en la carcasa. A continuación, asegúrese de ajustar la parte superior de la placa lógica (donde está la bandeja SIM) en su lugar antes de volver el resto de la placa en su lugar. Esto es importante, ya que a veces la ranura de la tarjeta SIM no encaja en su lugar. Una vez que la parte superior esté en su lugar, la parte inferior también puede ser colocada en su lugar. Sabrá que la placa lógica se ha instalado correctamente cuando la bandeja SIM esté alineada con la abertura de la carcasa del iPhone y la cámara esté perfectamente situada.

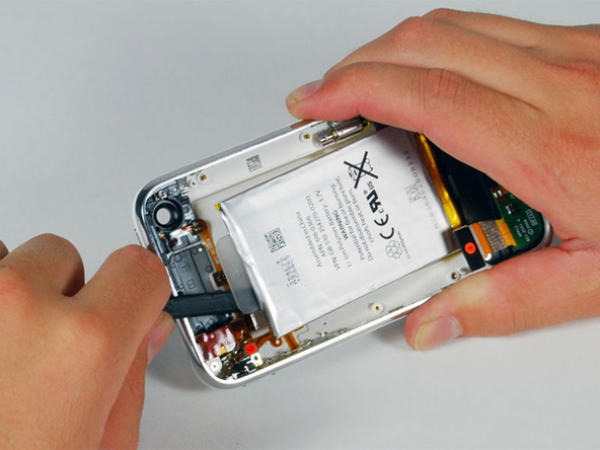

Utilice el spudger para extraer la batería de la carcasa trasera. La batería está conectada con una tira adhesiva alrededor del perímetro de la batería. Para evitar que la batería se doble durante el proceso de eliminación, no se recomienda usar sólo la lengüeta de plástico. * Nota: La extracción de la batería no es necesaria para la sustitución de la antena GPS. Simplemente le da más espacio para retirar el conjunto de auriculares (que tampoco es necesario retirarlo por completo).

La batería del iPhone está fijada a la carcasa trasera con un adhesivo suave. Este adhesivo por lo general sale junto con la batería. Si su batería de repuesto ya incluye un adhesivo, ya está todo listo. Si su batería de repuesto no tiene un adhesivo, tendrá que transferirlo de la batería vieja.

Puede utilizar un secador de pelo o una pistola de calor ajustada al mínimo para calentar la parte posterior de la carcasa. Esto ayudará a aflojar el adhesivo antes de usar el spudger para separar la batería de la carcasa posterior.
