Sustitución de la placa lógica del iPhone 4s

Antes de desmontar el iPhone, asegúrese de que esté apagado.

Retire los dos tornillos Pentalobe de 3,6 mm junto al conector dock.

Durante el montaje, se recomienda reemplazar los tornillos de 5 puntas por los tornillos Phillips equivalentes. Nuestro Kit de Liberación proporciona las herramientas y los tornillos necesarios para reemplazar los tornillos Pentalobe por tornillos Phillips.

El destornillador de 5 puntas debe utilizarse sólo una vez, ya que tiene el potencial de desgastar los tornillos.

Empuje el panel trasero hacia el borde superior del iPhone.

El panel se moverá unos 2 mm.

Tire del panel trasero de la parte posterior del iPhone, con cuidado, para que no se dañen los clips de plástico conectados al panel trasero.

Retire el panel trasero del iPhone.

Quite los tornillos que sujetan el conector de la batería a la placa lógica:

Un tornillo Phillips de 1,7 mm

Un tornillo Phillips de 1,5 mm

Utilice una herramienta de apertura de plástico para tirar de la pieza de contacto a presión, por debajo del conector de la batería.

Al reinstalar el contacto a presión, asegúrese de limpiarlo con un desengrasante, como Windex o alcohol isopropílico. La grasa de los dedos tiene el potencial de crear interferencias inalámbricas.

Utilice el borde de la herramienta de apertura de plástico para levantar cuidadosamente el conector de la batería de su cavidad en la placa lógica.

Tenga mucho cuidado y sólo levante el conector de la batería y no el conector de la placa lógica. Si usted levanta el conector de la placa lógica, puede romper el conector por completo.

Inserte el borde de la herramienta de apertura de plástico entre la batería y la carcasa exterior cerca de la esquina inferior izquierda del iPhone.

Haga que la herramienta de apertura deslice a lo largo del borde derecho y levante la batería en varios puntos para separarla completamente del adhesivo para fijación de la carcasa exterior.

Utilice la pestaña de plástico transparente expuesta para liberar la batería del adhesivo para fijación del iPhone.

Retire la batería.

Quite los siguientes tornillos que sujetan la cubierta del cable conector dock a la placa lógica:

Un tornillo Phillips de 1,5 mm

Un tornillo Phillips de 1,2 mm

Una vez retirados los tornillos, saque la cubierta metálica del cable conector.

Utilice la punta de nuestra herramienta de apertura de plástico para levantar el cable dock de su cavidad en la placa lógica.

Despegue el cable conector dock de la base de la placa lógica, fijado con adhesivo, situado al lado de la carcasa de los altavoces.

Utilice la punta de la herramienta de apertura de plástico ya mencionada para levantar el cable de la antena por encima de su conector de la placa lógica.

Desconecte el cable de la antena situado debajo de las lengüetas metálicas conectadas a la placa lógica.

Si dispone de ellas, utilice unas pinzas o una herramienta de apertura para retirar el anillo exterior de plástico situado en la parte superior del conjunto de piezas que forman el flash de la cámara trasera.

Retire los cuatro tornillos que sujetan el protector del cable a la placa lógica:

Un tornillo Phillips de 2,7 mm

Un tornillo Phillips de 2,6 mm

Un tornillo Phillips de 1,2 mm

Utilice la punta de la herramienta de apertura de plástico para levantar las lengüetas que cubren el cable y sacarlas de sus ranuras en la placa EMI de la placa lógica.

Levante el protector del cable desde el borde más cercano a la parte superior y retírelo del iPhone.

Utilice la punta de la herramienta de apertura de plástico para levantar, haciendo palanca, el conector de la cámara trasera situado en su cavidad en la placa lógica.

Durante esta operación, tenga cuidado de no romper ningún componente situado alrededor de la placa lógica.

Retire la cámara trasera del iPhone.

Debajo de la cámara encontrará una pequeña junta de goma. Asegúrese de que está bien colocada antes de volver a montar el dispositivo.

Utilice una herramienta de expulsión de la tarjeta SIM o un el clip para retirar la tarjeta SIM y su soporte.

Esta operación puede requerir ejercer bastante presión.

Retire la tarjeta SIM y su soporte.

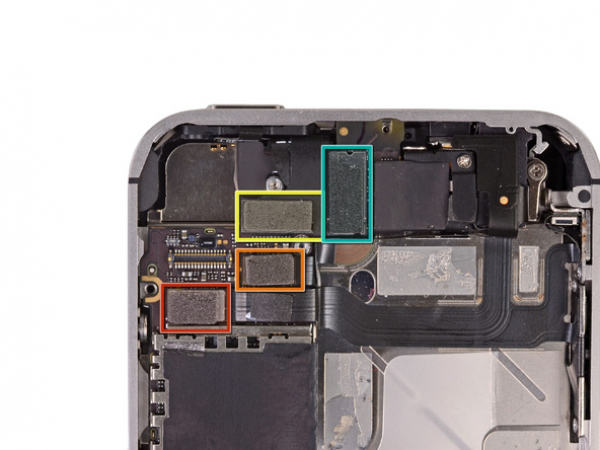

Retire los cinco cables en la parte superior de la placa lógica en el orden siguiente:

Cable de toma de auriculares / botón de volumen

Cable de la cámara frontal

Cable digitalizador

Cable de datos de la pantalla

Cable del botón de encendido (situado debajo de la toma de auriculares / cable del botón de volumen como se muestra en la segunda imagen.)

Para desconectar los cables, utilice la punta de una herramienta de apertura de plástico para levantar suavemente los conectores hacia arriba y hacia fuera de las tomas de corriente de la placa lógica.

Tenga cuidado de no romper ninguno de los pequeños y delicados componentes de montaje de la superficie a la hora de desconectar los cables.

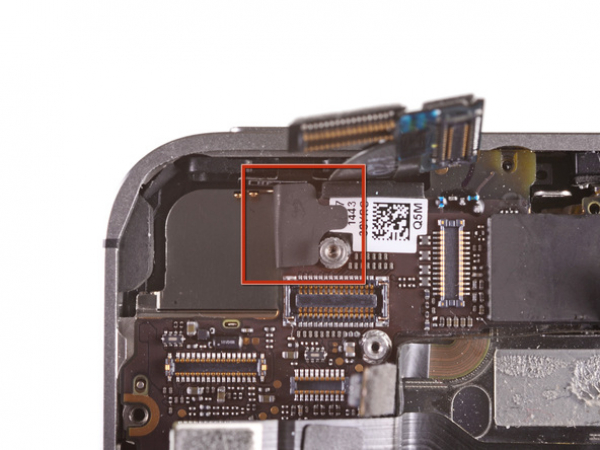

Retire el tornillo Phillips 1,5 mm que fija el clip de conexión a la placa base, cerca de la toma de auriculares.

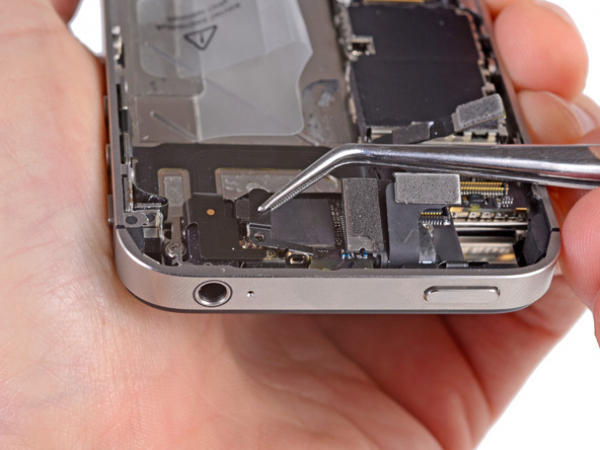

Levante haciendo palanca el pequeño clip de conexión de la placa base y retírelo del iPhone.

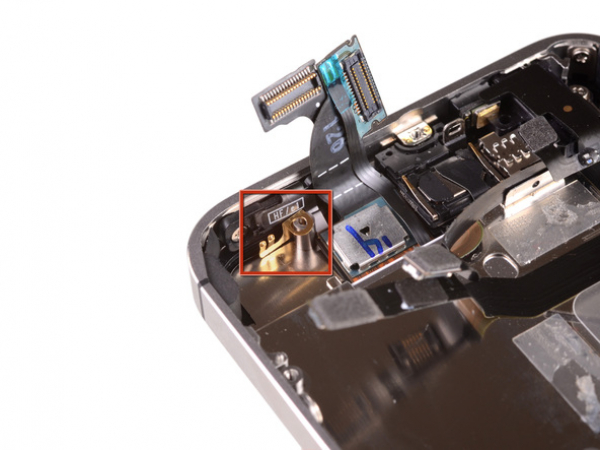

Utilice un pequeño destornillador plano para quitar el separador de 4,8 mm cerca de la toma de auriculares.

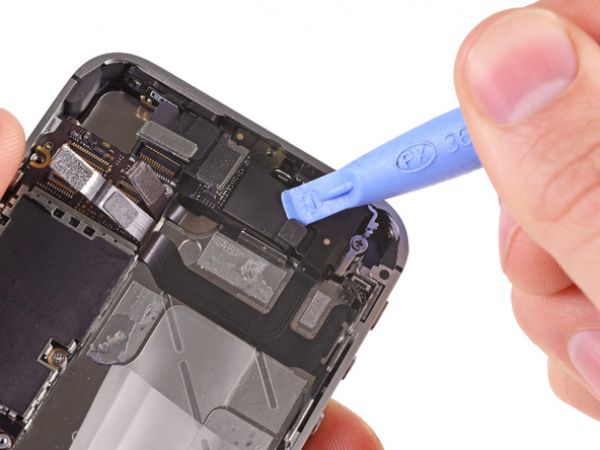

Utilice la punta de la herramienta de apertura de plástico para desconectar la antena Wi-Fi de la placa lógica.

Si existe, retire la cinta negra que cubre el tornillo escondido cerca del botón de encendido.

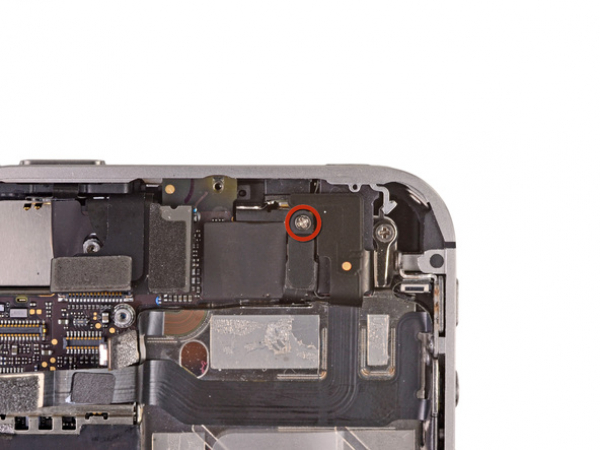

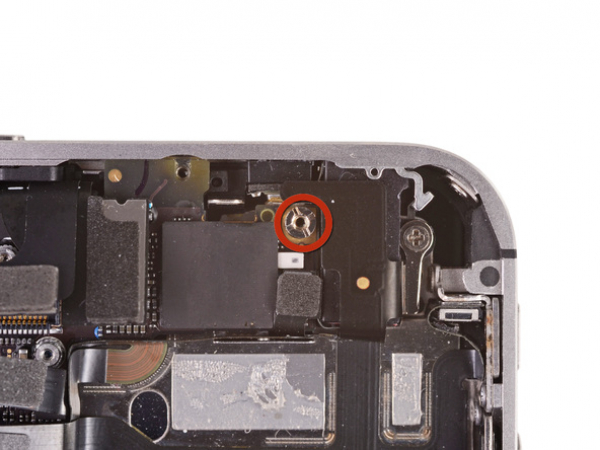

Retire el tornillo Phillips de 2,6 mm que fija la placa lógica cerca del botón de encendido.

(Tenga cuidado al quitar el tornillo y el contacto de alimentación fijado por él; la lengüeta de contacto se aflojará con el tornillo.)

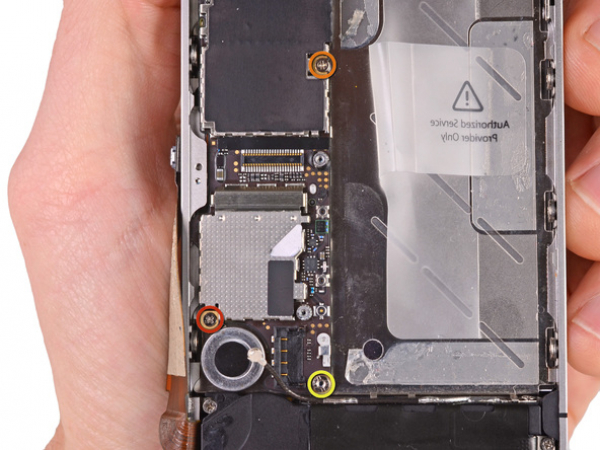

Retire los tornillos que sujetan la placa lógica a la carcasa:

Un tornillo Phillips de 2,5 mm cerca del motor vibrador

Un tornillo Phillips de 2,4 mm

Un separador de 3,6 mm a lo largo del lateral de la placa lógica, cerca a la apertura de la batería.

Utilice un pequeño destornillador plano para quitar el único separador de 3,6 mm.

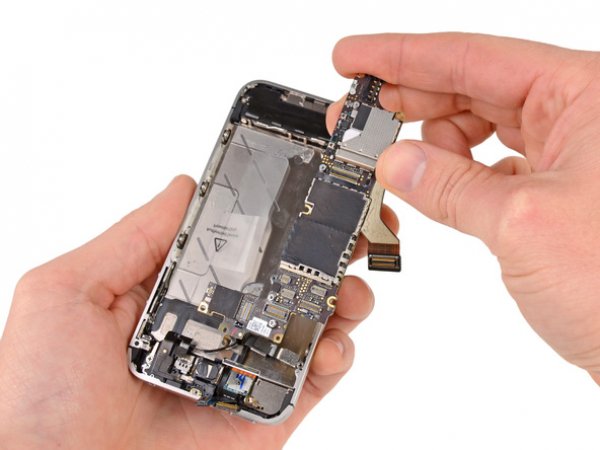

Levante con cuidado la placa lógica desde el extremo más cercano a la carcasa de los altavoces y deslícela hacia fuera por el borde superior del iPhone.

Retire la placa lógica.

Antes de volver a montar el dispositivo, asegúrese de limpiar todos los puntos de contacto metal-metal de la placa lógica con un desengrasante: tales como Windex o alcohol isopropílico. La grasa de los dedos tiene el potencial de causar problemas de conexión. Tenga cuidado: NO limpie las mitades de acoplamiento de los conectores.

Asegúrese de no perder la pieza de conexión de la cámara trasera que se encuentra cerca del botón de encendido. Esta pieza está en la parte superior de la PCI (Placa de circuitos impresos), atornillada, y se cubre con cinta negra adhesiva de plástico.
